একটি প্রোফেশনাল খসড়া ছাড়া একটি প্রজেক্ট তৈরি করা যায় না। আর এই খসড়া অঙ্কন বরাবরই একটি কঠিন ও ক্লান্তিকর কাজ। স্ক্র্যাচ থেকে প্রজেক্ট তৈরি করা একটি সময় সাপেক্ষ ব্যাপার। এক্ষেত্রে অটোক্যাডের আলোচনা আসে। এই অনুচ্ছেদে আমার টেমপ্লেট কি, কেন ও কীভাবে ব্যবহার করা হয় সেই বিষয়ে আলোচনা করব।

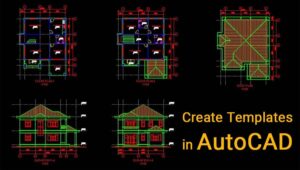

টেমপ্লেট কি: অটোক্যাডের সকল ড্রইং একটি টেমপ্লেট দিয়ে শুরু হয়। একটি টেমপ্লেট ফাইল হল dwt এক্সটেনশন সহ সেভ করা একটি ড্রইং ফরমেট যেখানে ড্রইং করা হয়। মূলত একটি টেমপ্লেট একটি রেডিমেড, মানসম্মত স্টাইল ও ড্রইং এলেমন্টসহ ফাইল। এর মাধ্যমে খসড়া প্রক্রিয়াটি দক্ষতার সাথে সুবিধাজনক পন্থায় করা যায়।
একটি টেমপ্লেটে যা সংযুক্ত থাকে: একটি মানসম্মত টেমপ্লেটে অনেক গুলো উপাদান থাকে। তাদের মধ্যে উল্লেখযোগ্য হচ্ছে ব্লক, লেয়ার, এনোটেশন, লেআউট ও ব্লক টাইটেল, প্লট ও পাবলিশিং ইত্যাদি।
ব্লক: যে সকল ড্রইংয়ে অনেক বেশি ব্লক ব্যবহার করা হয় সে সকল ক্ষেত্রে টেমপ্লেটে ব্লক রাখা হয় যেন প্রয়োজন অনুযায়ী ব্যবহার করা যায়।
লেয়ার: একটি নতুন ড্রইং এ লেয়ারগুলি গুছিয়ে নেয়া ও নামকরণ করা একটি সময় সাপেক্ষ ব্যাপার। তাই টেমপ্লেটে ড্রইংয়ে ব্যবহৃত লেয়ারগুলি একটি সেট আকারে সেভ করে রাখা হয়, যা একটি মানসম্মত টেমপ্লেটের বৈশিষ্ট্য।
এনোটেশন: একটি স্ট্যান্ডার্ড ড্রইং সব সময় ডাইমেনশন, ট্যাগ, লেবেল ইত্যাদি সম্বলিত থাকে। একটি টেমপ্লেটে এই এনোটেশন গুলো বিদ্যমান থাকা গুরুত্বপূর্ণ কারণ এর ফলে ড্রইংয়ের সাথে জড়িত প্রত্যেকে ড্রইংয়ের প্রতিটি অংশ স্পষ্টভাবে বুঝতে পারে।
লাইন, কালার ও হ্যাচ প্যাটার্ন: লাইনের স্টাইল, রং ও প্যাটার্ন ইত্যাদি উপাদান গুলো টেমপ্লেটে থাকতে পারে।
লেআউট ও টাইটেল ব্লক: একটি প্রোফেশনাল ড্রইংয়ে কোম্পানির প্রয়োজনীয় তথ্য, শিট কন্টেন্ট, প্রজেক্ট ইনফরমেশন ইত্যাদি অন্যান্য তথ্য দিয়ে একটি ব্লক টাইটেল থাকে। তাই লেআউট ও ব্লক টাইটেল টেমপ্লেটে যুক্ত থাকে।
ক্যাড ডিজাইনাররা তাদের কাজ দক্ষতার সাথে ও সুবিধাজনক উপায়ে করার জন্য বিভিন্ন উপায় অবলম্বন করে। এসবের মধ্যে টেমপ্লেট অন্যতম। তাই ক্যাড ব্যবহারকারীদের জন্য টেমপ্লেট সম্পর্কে জানা অনেক জরুরি।
